Çeşitli ekipman setleri için özelleştirilebilen çelik yapı bileşenleri üreticileri, yük taşıma kapasitesini ve hafifliği artırmak için çelik yapı bileşenlerinin yapısal tasarımını nasıl optimize edebilir?
içinde Komple ekipman setleri için çelik yapı bileşenlerinin özelleştirilmesi ve imalatı Eş zamanlı olarak yük taşıma kapasitesini artırmak ve hafifliğe ulaşmak için yapısal tasarımı optimize etmek, performans, maliyet ve verimliliği dengelemenin temel meselesidir. Bu süreç, sistematik bir tasarım stratejisi yoluyla hedefe ulaşmak için malzeme özelliklerinin, mekanik prensiplerin, üretim süreçlerinin ve gerçek çalışma koşullarının birleştirilmesini gerektirir. Belirli yöntemlerin birden çok boyuttaki aşağıdaki ayrıntılı açıklaması:
1. Malzeme özelliklerine dayalı optimizasyon: Yarı çabayla iki kat sonuç elde etmek için doğru "temel"i seçin
Malzemelerin seçimi ve makul şekilde uygulanması yapısal optimizasyonun ön koşullarıdır. Farklı çeliklerin mukavemeti, tokluğu, yoğunluğu ve diğer parametreleri önemli ölçüde farklılık gösterir ve bileşenlerin yük taşıma gereksinimlerine, çalışma ortamına ve diğer faktörlere göre bunların doğru bir şekilde eşleştirilmesi gerekir.
Yüksek dayanımlı çeliğin uygulanması: Daha yüksek akma dayanımına sahip düşük alaşımlı yüksek dayanımlı çeliğin (Q355, Q460 vb. gibi) kullanılması, aynı yük taşıma koşulları altında malzeme kalınlığını azaltabilir ve yapının ölü ağırlığını doğrudan azaltabilir. Örneğin, yük taşıyan bir kiriş başlangıçta 20 mm kalınlığında Q235 çeliği kullanacak şekilde tasarlandı. Q355 çeliği kullanıldıktan sonra kalınlık 16 mm'ye düşürülebilir, ağırlık %20 azalır ve taşıma kapasitesi etkilenmez.
Malzemelerin farklı dağılımı: Yapının her bir parçasının stres özelliklerine göre, "bıçağın üzerinde iyi çelik kullanılması" elde etmek için yüksek stresli alanlarda yüksek mukavemetli malzemeler, düşük stresli alanlarda ise sıradan malzemeler kullanılır. Örneğin, ekipman tabanının gerilim yoğun kısımlarında yüksek mukavemetli çelik kullanılırken, yardımcı destek kısmında sıradan karbon çeliği kullanılır; bu yalnızca genel mukavemeti sağlamakla kalmaz, aynı zamanda maliyet ve ağırlığı da kontrol eder.
Yeni malzemelerin araştırılması: Hafiflik gereksinimlerinin son derece yüksek olduğu senaryolarda (mobil ekipman çelik yapıları gibi), çelikle hibrit bir yapı oluşturmak için yük taşımayan parçalarda alüminyum alaşımları veya kompozit malzemeler (karbon fiberle güçlendirilmiş reçine bazlı kompozit malzemeler gibi) kullanılabilir. Ancak elektrokimyasal korozyon veya mekanik özelliklerin uyumsuzluğundan kaynaklanan yapısal arızaları önlemek için bağlantı yöntemlerine ve farklı malzemelerin uyumluluğuna dikkat edilmelidir.
2. Yapısal formun topolojik optimizasyonu: kuvvet iletimini daha "verimli" hale getirmek
Topolojik optimizasyon, belirli bir tasarım alanındaki yüklere ve kısıtlamalara göre malzemelerin en uygun dağılım formunu matematiksel algoritmalar aracılığıyla bulmak, böylece "cürufu gidermek ve özü korumak" ve ağırlığı azaltırken yük taşıma kapasitesini sağlamaktır.
Gereksiz malzemeleri kaldırın: Yapının gerilim durumunu simüle etmek, daha düşük gerilime sahip "gereksiz alanları" belirlemek ve bunları kesmek için sonlu elemanlar analizi (FEA) yazılımını kullanın. Örneğin, ekipman kolonlarının geleneksel tasarımı çoğunlukla sağlam yapıdadır. Topolojik optimizasyondan sonra, gerilim yoğunlaşma noktasında yeterli malzemeyi tutan, gerilim olmayan alandaki malzemeyi azaltan, ağırlığı %30'dan fazla azaltan ve sertliği artıran, takviye kaburgalarına sahip içi boş bir kafes veya ince duvarlı bir yapı olarak tasarlanabilir.
Biyonik yapıya referans: Doğadaki biyolojik yapılar (petekler ve kuş kemikleri gibi) "hafif ve yüksek mukavemet" özelliklerine sahiptir ve bunların prensipleri çelik yapı tasarımına uygulanabilir. Örneğin, ekipman platformunun paneli petekli sandviç yapı olarak tasarlandı ve çekirdek katman ince duvarlı çelik kullanıyor; bu sadece ağırlığı azaltmakla kalmıyor, aynı zamanda petek yapısının dağılmış yük etkisi yoluyla genel yük taşıma kapasitesini de artırıyor.
Kesit şeklinin optimizasyonu: Bileşen kesitinin geometrik şeklinin taşıma kapasitesi üzerinde önemli bir etkisi vardır. Aynı kesit alanı altında I-şekilli, kutu-şeklinde ve dairesel kesitlerin atalet momentleri ve kesit modülü daha büyüktür ve bükülme ve burulma direnci daha iyidir. Örneğin tahrik mili, katı yuvarlak çelik yerine içi boş dairesel bir boru kesiti kullanır ve burulma direnci, ağırlık %50 oranında azaltıldığında temel olarak aynıdır; çapraz kirişte dikdörtgen kesit yerine I şeklinde bir kesit kullanılıyor ve bükülme taşıma kapasitesi aynı ölü ağırlık altında %40 artırılabiliyor.
3. Bağlantı yöntemlerinin optimizasyonu: "Ekstra yükü" azaltın ve genel sertliği artırın
Bağlantı düğümü çelik yapının zayıf halkasıdır. Mantıksız bir bağlantı yöntemi ağırlığı artıracak, genel sertliği azaltacak ve hatta stres yoğunlaşmasına neden olacaktır. Bağlantı tasarımının optimizasyonunda dayanıklılık, hafiflik ve inşaat fizibilitesinin dikkate alınması gerekir.
Kaynaklı bağlantıların optimizasyonu: Bağlantı gücünü sağlarken kaynağın toplam uzunluğunu azaltmak için aralıklı kaynaklar yerine sürekli kaynaklar kullanın; kalın plaka bağlantıları için, kaynak hacmini ve ısıdan etkilenen bölgeyi azaltmak ve kaynak deformasyonunun neden olduğu ek gerilimi azaltmak için köşe kaynakları yerine oluk kaynakları kullanın. Ek olarak, kaynakların stres yoğunlaşma noktalarında ayarlanmasını önlemek ve düğüm güvenilirliğini artırmak için kaynakların konumu sonlu elemanlar analizi yoluyla optimize edilmiştir.
Cıvata bağlantılarının geliştirilmiş tasarımı: Cıvata özellikleri ve miktarı, büyük spesifikasyonların veya çok fazla cıvatanın körü körüne kullanılmasını önlemek için kuvvet boyutuna göre doğru bir şekilde hesaplanır. Örneğin, belirli bir ekipmanın flanş bağlantısı orijinal olarak 12 M20 cıvata kullanacak şekilde tasarlanmıştır. Kuvvet analizinin ardından 8 adet M18 cıvataya ayarlandı, bu hem mukavemet gereksinimlerini karşılamakla kalmayıp hem de cıvata ve flanşların malzeme tüketimini azalttı.
Entegre kalıplama işlemi: Karmaşık bileşenler için birleştirme sayısını azaltmak amacıyla genel bükme, lazerle kesme ve kesme işlemleri kullanılır. Örneğin, ekipmanın çerçeve yapısı birden fazla çelik plakayla birleştirilirse kaynakların ve bağlantı elemanlarının ağırlığı artacaktır. Bununla birlikte, çelik plakanın tamamının büyük bir bükme makinesi aracılığıyla çerçeve gövdesine bükülmesiyle birleştirme noktalarının %70'i azaltılabilir, ağırlık %15 oranında azaltılabilir ve genel sağlamlık önemli ölçüde iyileştirilebilir.
4. Sertlik ve stabilitenin güçlendirilmesi: "Hafiflik nedeniyle dengesizlikten" kaçının
Hafif tasarım, yapısal sağlamlık ve stabilitenin sağlanmasına dayanmalıdır, aksi takdirde aşırı deformasyon veya dengesizlik nedeniyle taşıma kapasitesi düşebilir.
Takviye kaburgalarının makul düzenlemesi: Takviye kaburgaları (U-şekilli ve L-şeklindeki kaburgalar gibi), kesitin atalet momentini değiştirerek yerel sertliği artırmak için ince duvarlı bileşenlerin yüzeyine yerleştirilir. Örneğin, ekipmanın ince plaka kabuğunun düzgün yüke maruz kaldığında deforme olması kolaydır. Kuvvet yönü boyunca boyuna ve enine takviye çubukları eklendikten sonra malzeme tüketimi %5 arttığında sertlik %50'den fazla artırılabilir.
Kararlılığın doğrulanması ve ayarlanması: İnce çubuklar, ince duvarlı bileşenler ve kararsızlığa yatkın diğer bileşenler için bunların kararlılığının Euler formülüyle doğrulanması gerekir. Gerekirse, çok fazla ağırlık eklemeden kritik stabilite yükünü artırmak için yanal destek eklenir veya kesit şekli ayarlanır (dikdörtgen kesitin I şekilli kesite değiştirilmesi gibi).
Ön yükün makul uygulanması: Cıvata bağlantılı yük taşıyan bileşenler için, konektörün sıkı bir şekilde oturmasını sağlamak, çalışma sırasında göreceli deformasyonu azaltmak ve genel sertliği artırmak için uygun ön yük uygulanır. Örneğin, yatak yuvası ile ekipmanın tabanı arasındaki bağlantı cıvataları, ön yük uygulandıktan sonra bağlantı yüzeyinin sertliğini %20~%30 oranında artırabilir.
5. Simülasyon ve deneyin birleşimi: Optimizasyon etkisine "eşlik etmek" için verileri kullanın
Yapısal optimizasyon yalnızca deneyime dayanamaz; tasarım şemasının güvenilirliğini sağlamak için simülasyon analizi ve fiziksel testlerle doğrulanması gerekir.
Sonlu elemanlar simülasyon analizi: Tasarım aşamasında, farklı yükler ve çalışma koşulları altında gerilim dağılımını, deformasyonu ve yorulma ömrünü simüle etmek için üç boyutlu bir model oluşturmak üzere ANSYS, ABAQUS ve diğer yazılımlar kullanılır. Yapısal parametreler (duvar kalınlığı, kaburga plakası konumu ve kesit boyutu gibi), "hafif" ve "yüksek mukavemet" arasındaki denge noktası bulunana kadar birden fazla yineleme yoluyla ayarlanır. Örneğin, bir kaynak robotunun dönen kolu, 5 turluk simülasyon optimizasyonunun ardından ağırlığını %25 ve maksimum gerilimini %10 oranında azalttı; bu, kullanım gereksinimlerini tam olarak karşılıyor.
Fiziksel test doğrulaması: Gerçek yük taşıma kapasitesini ve dayanıklılığını doğrulamak için optimize edilmiş prototip üzerinde statik yük testi, dinamik yük testi ve yorulma testi gerçekleştirilir. Örneğin, optimize edilmiş yük taşıyan kiriş bir hidrolik test makinesi tarafından yüklenip test edilir ve akma yükü ile limit yükü, tasarım standardından düşük olmadığından emin olmak için kaydedilir; Ekipmanın çalışması sırasındaki dinamik yük, yapının aşırı rezonansa girip girmediğini veya deforme olup olmadığını kontrol etmek için titreşim tablosu testiyle simüle edilir.
Yinelemeli iyileştirme mekanizması: Test verilerini simülasyon modeline geri bildirimde bulunun, parametreleri değiştirin (malzeme özellikleri, sınır koşulları gibi) ve tasarımı daha da optimize edin. Örneğin, test sırasında bir bileşenin gerçek deformasyonunun simülasyon sonucundan daha büyük olduğu tespit edilirse, modelin kısıtlamalarının gerçek durumla tutarlı olup olmadığının yeniden kontrol edilmesi ve yapısal tasarımın ayarlanması gerekir.
6. Süreç ve tasarım arasındaki işbirliği: Tasarımın "inişini" daha verimli hale getirin
Yapısal optimizasyonun üretim sürecinin fizibilitesini dikkate alması gerekir, aksi takdirde en iyi tasarımın bile elde edilmesi zor olacaktır. Üreticilerin, süreç gereksinimlerini tasarım aşamasına dahil etmek için kendi ekipman yeteneklerini ve süreç özelliklerini birleştirmeleri gerekir.

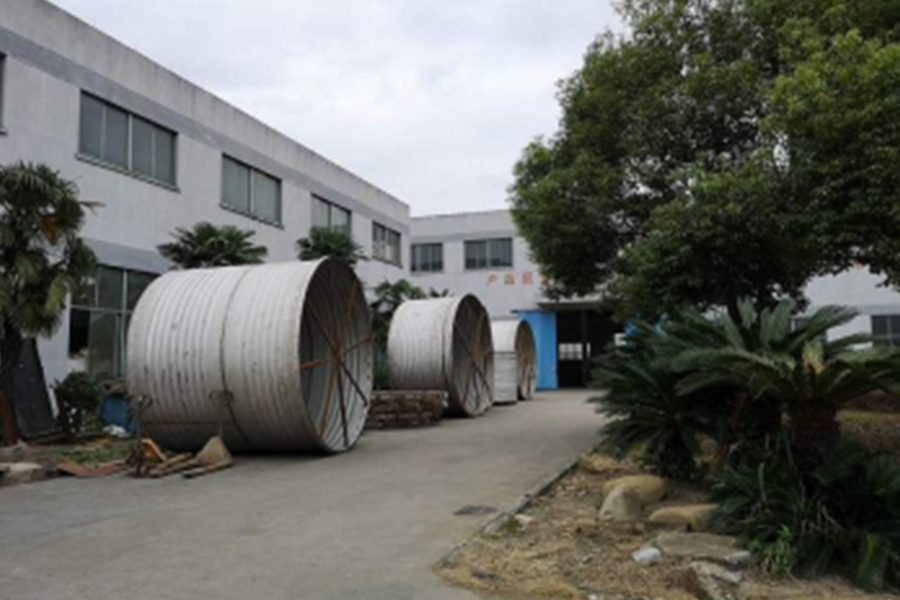

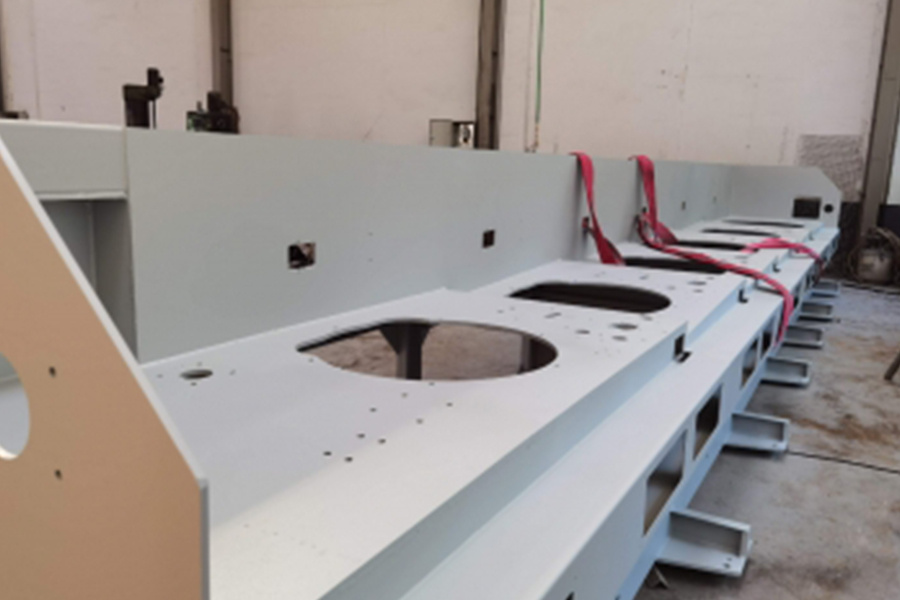

Örneğin, Jiaxing Dingshi Machinery Manufacturing Co., Ltd, 15.000 metrekare kapalı üretim alanı, 6 metre × 3,5 metre büyük portal işleme merkezi ve 30 kW lazer sac kesme makinesi gibi gelişmiş ekipmanlarla karmaşık yapıların işlenmesini ve üretimini destekleyebilir. 20 profesyonel teknik tasarımcısı güçlü çizim tasarım dönüştürme yeteneklerine sahiptir ve optimize edilmiş yapısal tasarımı üretilebilir proses çizimlerine doğru bir şekilde dönüştürerek topoloji optimizasyonu, malzeme seçimi ve diğer çözümlerin gerçek üretimde uygulanmasını sağlar - örneğin büyük ince duvarlı bileşenlerin entegre kalıplanmasını sağlamak ve birleştirmeyi azaltmak için 600 tonluk bir bükme makinesinin kullanılması; Çeşitli tiplerde 50 kaynak ekipmanı ve 60 sertifikalı kaynakçının üstün becerileri aracılığıyla, karmaşık kaynakların gücü ve hassasiyeti garanti edilir ve yapısal optimizasyon için güvenilir süreç desteği sağlanır.
